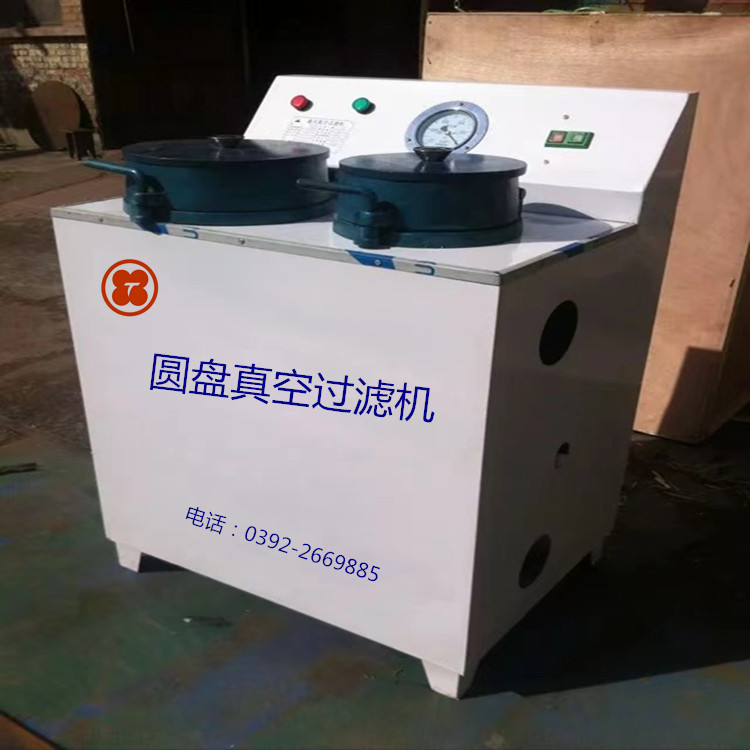

盘式真空过滤机 实验室选矿设备

盘式真空过滤机  实验室选矿设备

多用真空过滤机是一种过滤设备,适用于选矿冶金、地质、化工、建材、石油、造纸等部门的实验室和小型工厂进行产品脱水和固液相分离时使用。 该机外型美观，操作方便，性能稳定，过滤效率好，一机多用，对于难滤矿物和溶度较低矿浆的过滤。

产品结构及工作原理：  该设备主要由机箱,真空泵,过滤盘,吸盘,电器,连接管道等组成.两个容量不同的过滤盘固定在机箱的上面,不同量的矿浆可以直接倾入相应的盘内进行过滤.吸盘是活动的,位于机箱的侧面,由一根软管与机箱连接,是为从以沉淀的矿浆上部抽出澄清水而设置..

过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。

技术参数

型号ZL-260*200                        ZL-240*120

滤盘直径mm

大盘260mm 小盘200mm                    大盘240mm 小盘120mm

滤盘容量L大盘容量4.2L 小盘容量2.5L     大盘容量3.6L 小盘容量0.64L

矿浆溶度%       10-30%左右

矿浆粒度mm     ≤0.5mm

过滤样品重量g    大盘成饼干重不超过500克，小盘成饼干重不超过100克

过滤时间       一般物料3-5钟
