智能灰熔点测定仪
HR-3A灰熔点测定仪也叫灰熔融性测定仪用于测定煤灰的熔融特性。根据GB／《煤灰熔融性的测定方法》要求设计和生产。
一、测定原理
由于煤灰不是单一组分的化合物，而是由各种金属氧化物、无机盐等组成的混合物，所以它没有一个固定的熔点。当煤灰加热到温度时，混合物中部分熔点较低的物质开始熔化'随着加热温度的上升，熔化的成分越来越多，直到全部熔融，这一过程即为煤灰的熔融过程。这一过程中没有一个固定的由固相转变为液相的熔融温度，而是一个熔融的温度范围。
煤灰熔融性的测定原理：将煤灰制成规定尺寸的三角锥体，然后在标准试验条件下加热并不断观察其形态变化，记录发生特征形变时的4个特征温度：
变形温度DT-灰锥尖开始变圆或弯曲的温度。
软化温度ST——灰锥弯曲至锥尖触及托板或灰锥变成球形时的温度。
半球温度HTF——灰锥形变到近似半球形，即高约等于底长一半时的温度。
流动温度FT——灰锥熔化展开成高度在1. Smm以下的薄层时的温度。
二、仪器结构

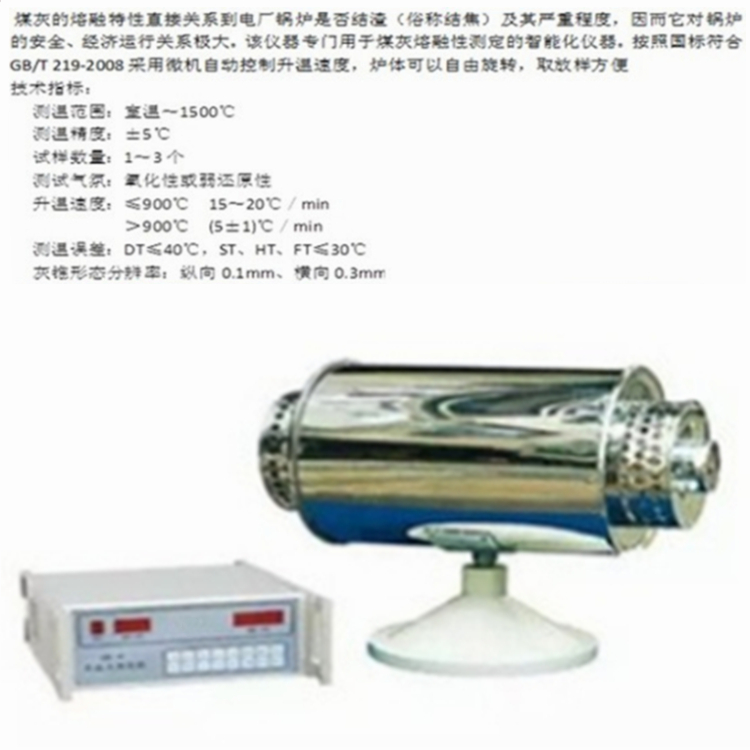

HR系列灰熔融 测定仪由管式高温炉和可控硅温度控制器或单片机自动温度控制器
组成。主要型号有 HR -3A智能灰熔点测定仪HR -4A 微机灰熔点测定仪
1．管式高温炉
由炉体外壳、保温材料、刚玉外管、刚玉内管、硅碳管和热电偶组成
2．温度控制器
(1)可控硅温度控制器电气原理：单片机
(2)单片机自动温度控制器。单片机内设置有标准程序，按照标准要求，自动控制高温炉的升温速度，温度传感器为铂铑一铂热电偶，分度号为s。
三、主要技术参数
温度范围 O一1500℃
升温速度 900C以前，15—200C/min；900C以后，(5±1)℃/min
恒温带 温度的±5℃
温度分辨率 l℃
测温误差 ±3℃
炉膛尺寸 φ50mm×600mm
测定容量 7个灰锥／次
控制电流 30A
功率 6kW
电源 (220 ±22)V，50Hz
