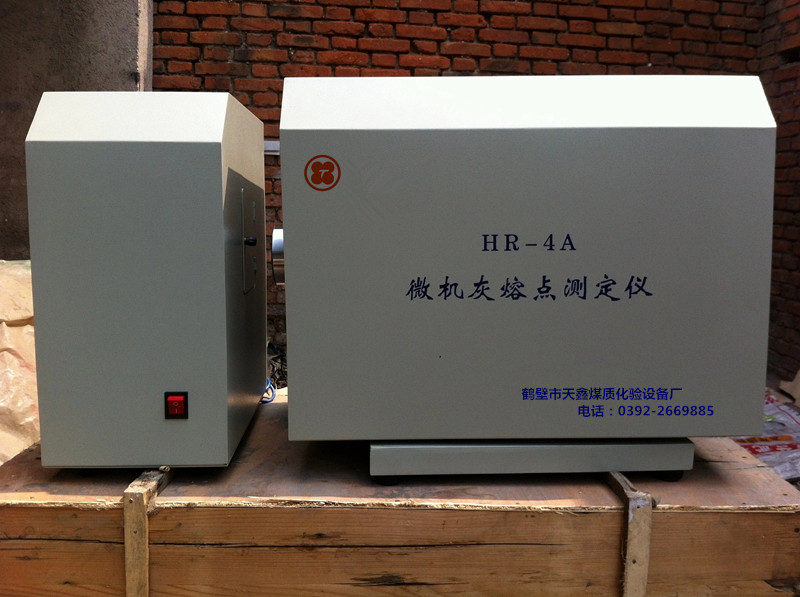

HR-4A微机灰熔点测定仪
TXHR-4A微机灰熔点测定仪即微机灰熔融性测定仪。按照GB/T 219-1996《煤灰熔融性的测定方法>>所规定的方法,采用CCD摄像头实时记录整个实验过程中灰锥的变化情况,利用图像识别技术判断灰锥的变形、软化、半球、流动4个形态,并同步记录4个特征形态出现时的温度和图像,实现了煤灰熔融性的自动判断。
2.仪器组成
本仪器由主机(内装自动摄像机)、电源、计算机、打印机及测控软件组成。
(1)硬件结构。本仪器的硬件结构组成
仪器主机为卧式硅化钼加热炉,右端装有数码相机,能自动拍摄下来实验过程中的灰锥图像,并实时传送至计算机中。在仪器的左端留有观察孔,便于人工观察灰锥的变形情况。
3.仪器特点
(1)控制系统和CCD摄像技术,自动完成煤灰熔融性测试。
(2)试验环境适应摄像技术,在放样和测试过程中,均可清晰地观看样品,不需人工调整摄像头。
(3)采用加热器件和保温材料,控温准确,故障率低。
(4)自动存储试验过程中(在温度升至900℃以后)的图像数据,便于进一步分析。
(5)4个特征温度能在计算机判断的基础上,人工可借助图像回放的功能,对4个特征温度值的数据进行适当调整。
(6)至少可以存储200个试验的数据和图片。
二、技术参数
温度范围 室温- 1520℃
控温精度 <5℃
升温速度 符合标准要求
试验气氛 弱还原性或氧化性
测定容量 5个单样/次
电源 (220±22)V,(50 ±2.5)Hz
整机功率 5kW
